1.麥爾茲雙膛式石灰窯工藝流程

石灰石由原料場運至受料倉，考慮了運原料翻斗車直接送至受料倉或用鏟車運輸?shù)目赡堋?/p>

為保證活性石灰的煅燒質量均勻，設計要求供應粒度40～80mm，其中(大于80mm<2%，小于40mm<3%)由于礦山開采過程受多種因素影響，同時在運輸過程中多次倒運，也會增加粉料量，會有部分小于40mm碎料和雜質。為此本工程設計石灰石入窯前原料先經過篩分處理，以保證石灰石入窯粒度和質量。

主要設備型號如下：

振動給料機：上料皮帶機：高效振動篩：;

窯前料倉準備

每座石灰窯前配備1個窯前料倉。設置窯前料倉的目的是儲存一定量篩分好的合格石料，以備篩分站出現問題時不至于影響原料的供應。原料準備倉的石料準備量大約在1-2小時的使用量。

下計量斗

石灰窯前安裝的下計量斗是為了滿足石灰石定量入窯而設置的。記量斗上安裝有稱重傳感器，容積為5m3。往稱量斗內裝入定量的原料是通過控制系統的人機畫面的輸入量來控制的。稱重斗下方裝有液壓驅動的閘板，控制該閘板的液壓閥組接到PLC發出的往小車內裝料的信號后，開啟，將稱量好的原料釋放到上料小車內。

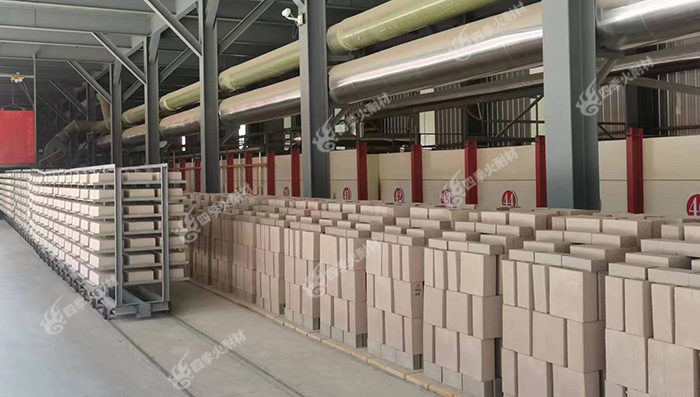

鄭州四季火,123米長隧道窯生產線

2石灰窯受料系統

合格料經窯前料倉落入稱量斗，而后進入上料小車，通過上料斜橋送入窯頂經窯頂受料斗，窯頂受料下設電機振動給料機將石料通過可逆皮帶機輸送至兩個窯膛上部的稱重料斗。在兩窯膛換向時，通過窯頂密封閥將石灰石分別放入雙窯膛內煅燒。

1)窯頂受料斗

接受斜橋小車送來的窯一個循環所需的石灰石，由料斗下的振動給料機輸送到下游設備。容積為7.5m3，下設振動給料機：能力為0～100t/h，給料距離1500mm。

2)稱重料斗

容積為4.2m3，設置稱重傳感器，裝料量可設定，自動連鎖控制分料皮帶機以及窯頂受料斗振動給料機的運行，下設液壓驅動卸料閘門。

3)窯頂密封閥

豎窯上部的關鍵密封裝置，在換向期間打開，接收稱重料斗送來的石料，此密封閥為液壓驅動。

4)布料器

安裝在窯膛頂部，為椎體結構，能將石料均勻地分布在窯膛截面，防止物料偏析。

5)料位器

為液壓驅動重錘料位計，在線檢測石灰石料面。將測得的信號傳送至控制中心，控制往復式出灰機的出料速度。

3石灰窯本體系統

1)豎窯窯殼結構

豎窯窯殼選用鋼結構，主要功能：保證豎窯窯襯砌體穩固可靠;保證窯體的密封性;承載窯體上的各種設備;保證燃燒過程的正常進行;

豎窯結構合理與否直接影響到石灰的質量、產量和使用壽命。窯殼選用12mm鋼板焊成，為確保鋼窯殼強度可靠和密封性，在橫向焊縫處增加一圈12㎜厚的箍筋板，同時在在鋼板外表面設置10mm厚立筋，中間用12mm鋼板包裹。設計在煅燒過程窯溫上升砌筑材料膨脹、石料分解生成的氣體向外膨脹時，窯體不會脹裂和開焊。為了施工檢修方便，在不同高度設若干個人孔和檢修門。

2)梯子平臺

窯下平臺：石灰冷卻風釋放閥、密閉卸灰閥;

第1層平臺(混凝土)：卸灰平臺(往復式卸灰機)，觀察門;

第2層平臺：空氣炮;

第3層平臺：連接通道、撥火孔、啟動燒嘴、光學高溫計、測溫點、測壓點;

第4層平臺：氮?dú)猸h(huán)管;

第5層平臺：煤粉噴槍、噴槍冷卻風環管;

第6層平臺：窯頂密封閘板、料位計、換向閘板、稱重料斗;.窯頂框架平臺1：分料皮帶機;窯頂框架平臺2：窯頂儲料斗、煙囪與除塵煙氣換向閘板;

3)石灰窯窯襯

窯襯的作用是形成窯型，維持窯溫，保護窯殼等裝備不受高溫作用，砌筑爐襯的耐火材料應具有耐高溫，高強度及防化學侵蝕，抵抗上升氣流沖刷的能力，并且有隔熱作用。

窯體內部的砌筑是根據每個工作帶的不同特點和工作溫度分別砌筑不同材質的耐火材料。主要有鎂磚、高鋁耐火磚、高強粘土磚、陶瓷纖維、隔熱板和搗打料等，以滿足各部位的使用要求。
