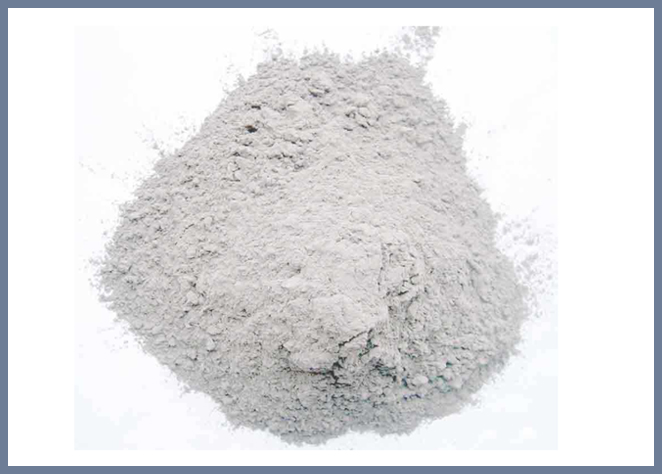

剛玉莫來石耐磨可塑料由莫來石、剛玉骨料、細粉、結(jié)合劑、外加添加劑和液體組成，經(jīng)優(yōu)化配方設(shè)計，施工方法為搗打(人工或者機器)，在使用溫度下具有耐磨，損失小，抗剝落，強度高等優(yōu)良特性，耐溫高高使用溫度1650℃。下面正耐小編介紹下剛玉莫來石耐磨可塑料的生產(chǎn)。

剛玉莫來石耐磨可塑料的生產(chǎn)工藝包括：剛玉莫來石耐磨可塑料配料、混練、困料、試驗、包裝和貯存。耐火可塑料的生產(chǎn)，與耐火澆注料的生產(chǎn)不同之處是，耐火澆注料不存在困料，澆注料的施工方式也有不同，由于施工工藝的不同，因此可塑料的生產(chǎn)必須增加困料這一流程。

剛玉莫來石耐磨可塑料的混練采用強制式攪拌機，加入一定比例的高溫粘結(jié)劑，濕混幾分鐘。耐火可塑料用的結(jié)合劑，一般為磷酸鋁溶液或者是水玻璃溶液等?；炀殨r，為了使耐火粉料能均勻地包裹住耐火骨料顆粒，其加料順序為：先加顆粒料，加部分結(jié)合劑濕混，當(dāng)顆粒料表面全部潤濕后，再加耐火粉料、軟質(zhì)粘土和外加劑，并添加余下的結(jié)合劑， 濕混10~15min。

剛玉莫來石耐磨可塑料經(jīng)過攪拌混練后，制成試驗試塊，檢測試塊的體積密度，強度，耐磨性能，抗熱震性能，經(jīng)檢測合格后耐火可塑料包裝，置于陰涼的倉庫中貯存。現(xiàn)在耐火可塑料的生產(chǎn)中僅混練完，困料一天，然后包裝，到達現(xiàn)場施工，按照使用說明進行混料，如果現(xiàn)場不具備混料條件，可以用事先混合好的耐火可塑料，到達現(xiàn)場直接搶修鍋爐。

在混練和擠泥工序之間，增加一道困泥工序，即將拌和料堆放在一起，用塑料布蓋嚴(yán)，困料24h，使料塑化并排除部分氣體，有利于可塑料性能的提高。

剛玉莫來石耐磨可塑料的保存期：磷酸鹽結(jié)合耐火可塑料的保存期為6個月，水玻璃結(jié)合的剛玉莫來石耐磨可塑料保存期為3~6個月。在保存期內(nèi)，耐磨可塑料具有較好的粘塑性，以便于搗打施工。

以上是澆注料廠家四季火耐材對剛玉莫來石耐磨可塑料的生產(chǎn)流程的說明，耐磨可塑料按材質(zhì)分，有氧化硅質(zhì)可塑料、黏土質(zhì)可塑料、高鋁質(zhì)可塑料、剛玉質(zhì)可塑料、鎂質(zhì)可塑料、鎂鉻質(zhì)可塑料、鋯英石質(zhì)可塑料、碳質(zhì)可塑料。使用比較多的是硅酸鋁質(zhì)可塑料。
